Dimensiones estándar de fabricación a 30mm
| Número de espacios (mallas) a 34,3 | Medidas teóricas de rejillas en mm. | |||
|---|---|---|---|---|
| Espesor 2 | Espesor 3 | Espesor 4 | Espesor 5 | |
| 1 | 36 | 37 | 38 | 39 |
| 2 | 71 | 72 | 73 | 74 |
| 3 | 105 | 106 | 107 | 108 |
| 4 | 139 | 140 | 141 | 142 |
| 5 | 174 | 175 | 176 | 177 |
| 6 | 208 | 209 | 210 | 211 |
| 7 | 242 | 243 | 244 | 245 |
| 8 | 276 | 277 | 278 | 279 |
| 9 | 311 | 312 | 313 | 314 |
| 10 | 345 | 346 | 347 | 348 |
| 11 | 379 | 380 | 381 | 382 |
| 12 | 414 | 415 | 416 | 417 |
| 13 | 448 | 449 | 450 | 451 |
| 14 | 482 | 483 | 484 | 485 |
| 15 | 517 | 518 | 519 | 520 |
| 16 | 551 | 552 | 553 | 554 |
| 17 | 585 | 586 | 587 | 588 |
| 18 | 619 | 620 | 621 | 622 |
| 19 | 654 | 655 | 656 | 657 |
| 20 | 688 | 689 | 690 | 691 |
| 21 | 722 | 723 | 724 | 725 |
| 22 | 757 | 758 | 759 | 760 |
| 23 | 791 | 792 | 793 | 794 |
| 24 | 825 | 826 | 827 | 828 |
| 25 | 860 | 861 | 862 | 863 |
| 26 | 894 | 895 | 896 | 897 |
| 27 | 928 | 929 | 930 | 931 |
| 28 | 962 | 963 | 964 | 965 |
La fórmula para calcular las anchuras de los emparrillados de menos de 997 mm. forma parte integrante de nuestra gama de software y se utiliza de forma automática con cada separación entre elementos de apoyo que se introduzca. Si el ordenador establece una de las llamadas «anchuras preferibles» no se utiliza ninguna tira circundante en la dirección del elemento de apoyo para la pieza correspondiente.
El área se divide en la dirección del conjunto a insertar en anchuras de emparrillado de 1000 mm. La anchura de fabricación de 997 mm. produce automáticamente una holgura de instalación de 3 mm. entre los emparrillados. La holgura necesaria en la dirección del elemento de apoyo es tenida en cuenta en la fabricación.
El tramo restante, la pieza 2 representada en el ejemplo adyacente tiene, por ejemplo, una anchura denominada como preferible de 826 mm.

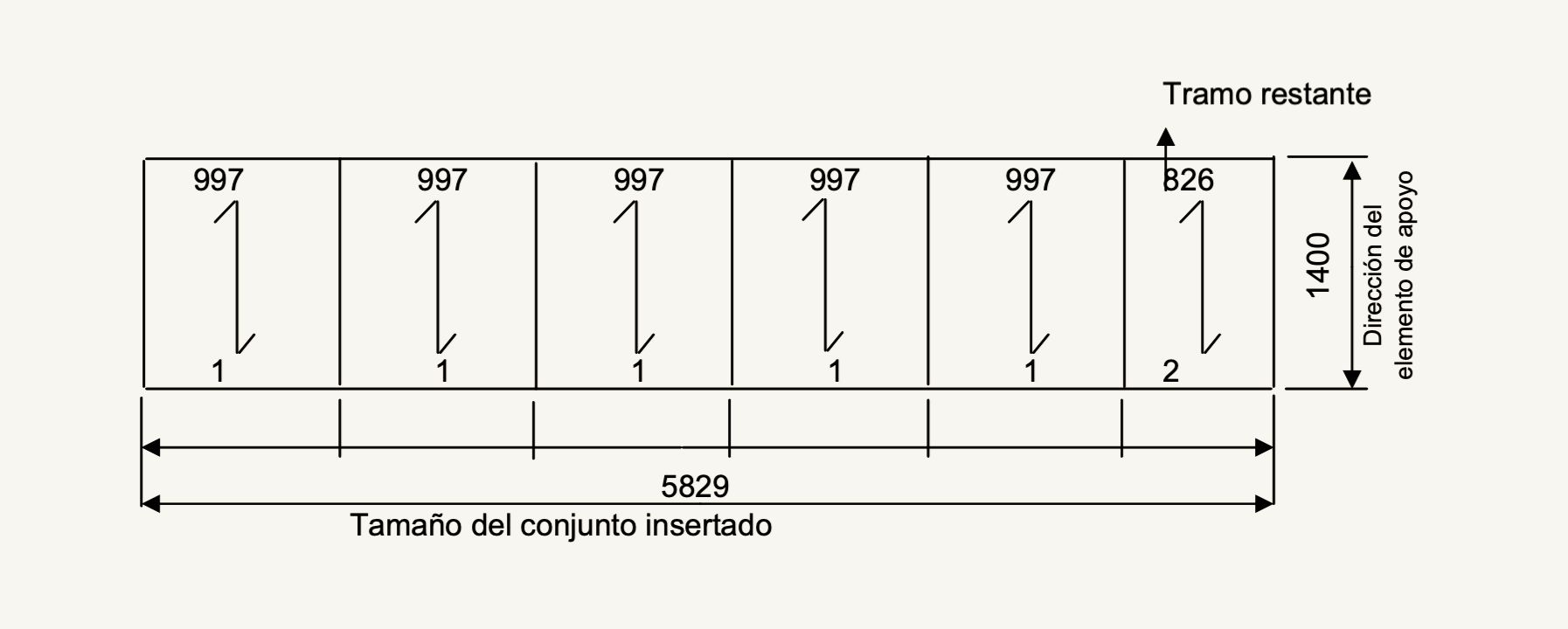

Ejemplo de segmentación de un área
